Tornillos pediculares uss ll con doble abertura lateral Y núcleo dual

  • 4,2 mm



  • 5,2 mm



  • 6,2 mm



  • 7,0 mm



Ganchos pediculares Uss ll



Extra pequeño, pequeño y modelo estándar; Con doble abertura lateral o frontal (si se usan conectores transversales)

PROCEDIMIENTOS QUIRURGICOS EN COLUMNA USS II

INDICACIONES



Deformidades de la columna Vertebral.

FRACTURAS

TUMORES

ENFERMEDADES DEGENERATIVAS

Tornillos para ganchos pediculares



  • Diámetro de la rosca: 3,2 mm



  • Diámetro del núcleo: 2,1 mm



  • Longitud: 20–30 mm



Ganchos laminares



  • Uss ll

Ganchos laminares Uss ll

  • Extra pequeños



  • Pequeños, medianos



  • Grandes



  • Con doble abertura



  • Lateral o frontal.

Ganchos laminares  uss ll para apófisis transversa



  • A la derecha o a la izquierda Con doble abertura lateral o frontal.

Casquillos uss ll



  • Para barras de 5,0 mm



  • (TAN, azul oscuro).



  • Para barras de 6,0 mm



  • (TAN, turquesa).

Pieza de conexión para



Barras uss ll.



Casquillo de prolongación                     Conector paralelo                            Conector paralelo

             5.0 y 6.0                                                5.0 y 6.0                                        3.5 – 5.0 y 6.0

Barras uss de 5.0 mm

Barras duras, de 150 a 500 mm de longitud Para fracturas y derformidades

Barras de uss de 6.0 mm



  • Barras duras, de 150 a 500 mm de longitud Para fracturas y deformidades.



  • Barras duras, de 200 a 500 mm de longitud Para deformidades.



  • Barras blandas, de 50 a 150 mm de longitud Para la columna lumbar en caso de enfermedades degenerativas.

Tuerca uss ll



  • Duodecagonal

Conector transversal Uss ll y casquillo dentado Para barra de 6,0mm



  • Conector transversal, abierto, de 15 a 25 mm de longitud.

Anillo de fijación para Compresión o distracción



  • Para barras de 5,0 mm y 6,0 mm

Estabilizadores transversales



  • Barra de conexión transversal de 3,5 mm, de 30 a 100 mm de longitud



PARA BARRAS DE 5,0 MM Y 6,0 MM

Soy un párrafo. Haz clic aquí para agregar tu propio texto y edítame. Soy un lugar ideal para que cuentes una historia y permitas que tus usuarios conozcan un poco más sobre ti.

  • Determinación del punto



  • De entrada y posición



  • De los tornillos pediculares

APERTURA DEL PEDICULO Y DETERMINACION DE LA LONGITUD

DEL TORNILLO PEDICULAR.



  • Tornillos pediculares de 4,2 mm  lezna de profundidad de 2,8 mm.



  • Tornillos pediculares de 5,2 ó 6,2 mm, lezna de profundidad de 3,8 mm.



  • Tornillos pediculares de 7,0 mm y mayor; lezna de profundidad de 4,8 mm.

PALPACIÓN DEL ORIFICIO PEDICULAR.



  • Recto o curvo de 2.3 mm

TECNICA QUIRURGICA



  • Conexión del mango



  • A la barrita de sujeción -



  • Toma del implante y desprendimiento



  • Del mango.



MOLDEADOR DE BARRA

CURETA

BARRA DE SUJECION

PERSUADOR

ATRONILLADOR

GANCHO PALPADOR

LEZNA

COMPRESOR

DISTRACTOR

PREPARACION DEL PEDICULO VERTEBRAL



COMPRESOR

COLOCACION DE LOS GANCHOS PEDICULARES.



  • El gancho trae su propio tornillo 3.2 q tiene la resistencia de un tornillo pedicular de 6.2

ORIENTACION DEL GANCHO PEDICULAR.

INSERCIÓN DEL TORNILLO PEDICULAR.

COLOCACIÓN DE LOS TORNILLOS PARA CUERPO VERTEBRAL CON ARANDELA (SÓLO INSTRUMENTACIÓN ANTERIOR)

PERFORACIÓN DEL ORIFICIO PARA EL TORNILLO DE 3,2

COLOCACIÓN DEL GANCHO LAMINAR

COLOCACON DE LOS GANCHOS LAMINARES

DETERMINACION DE LA LONGITUD E INSERCION DEL TORNILLO DE 3,2

COLOCACION DE LOS GANCHOS LAMINARES PARA APOFISIS TRANSVERSA.



  • Preparación de la apófisis transversa

COLOCACIÓN DEL GANCHO LAMINAR

MOLDEADO DE LA BARRA

BLOQUEO DEL IMPLANTE Y LA BARRA



  • Toma y colocación del casquillo



  • Con el colocador de casquillos

COLOCACION DE LA TUERCA EN EL IMPLANTE

FIJACION DE LA TUERCA



INTRODUCCION DE LAS BARRAS EN LOS IMPLANTES CON DOBLE ABERTURA LATERAL

APROXIMACIÓN DE LA  BARRA HACIA EL IMPLANTE CON DOBLE ABERTURA LATERAL

COLOCACION DEL PERSUASOR SOBRE LOS IMPLANTES

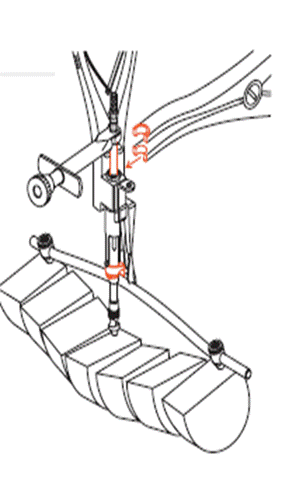

MONTAJE DEL CONTRAFUERTE SOBRE LA BARRITA DE SUJECION

COLOCACIÓN DEL CASQUILLO Y FIJACION DEL IMPLANTE EN LA BARRA



SEPARACION O COMPRESION DE DOS IMPLANTES VECINOS



UNION DE UNA BARRA A UN IMPLANTE MEDIANTE CONECTORES TRANSVERSALES



Nota: Los conectores transversales que vienen en el set pueden utilizarse únicamente con las barras de 6,0 mm.

TRAVIOS

TUMORES VERTEBRALES

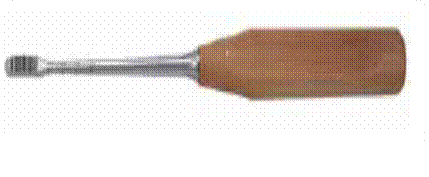

Osteotomo de 5mm (extracción de estructura Ósea)

INDICACIONES



  • Espondilodesis Segmentaria



ALTERNATIVA

MONTAJE DEL ESTABILIZADOR TRANSVERSAL SOBRE LAS BARRAS.

FIJACIÓN DEL ESTABILIZADOR  TRANSVERSAL

CONTRAINDICACIONES



  • Fracturas



  • Vertebrales



  • somáticas

Raspador recto de 8mm



  • (Extracción eficaz de disco intervertebral)

Curetas para disco intervertebral.



Disponibles en 6 alturas:



  • 7

  • 9

  • 11

  • 13

  • 15

  • 17

INSTRUMENTAL PARA MANIPULACION DEL INJERTO DE PRUEBA.

IMPLANTES DE PRUEBA

INESTABILIDADA VERTEBRAL GRAVE

INSTRUMENTOS PARA LA PREPARACION DEL DISCO Y LA PLACA VERTEBRAL.

MANGO EN T CON ANCLAJE RAPIDO

IMPACTADOR



  • Para asentar el injerto en la pieza de asiento

PORTAIMPLANTES

INSTRUMENTAL PARA INJERTOS OSEOS

PIEZA DE ASIENTO

IMPACTADORES DE  ESPONJOSA

JUEGO PARA EXTRACCION DE ESPONJOSA.



SURTIDO DE LOS IMPLANTES



ESTAN FABRICADOS DE 9 ALTURAS :



  • 10 * 27

  • 10 * 30

  • 10 * 33

  • 12 * 27

  • 12 * 30

  • 12 * 33



TECNICA QUIRURGICA



PLANIFICACION PREOPERATORIA

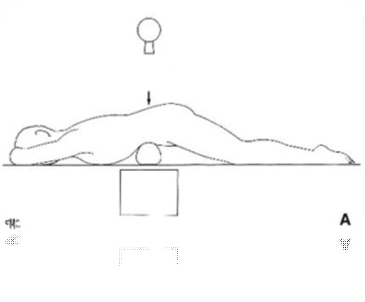

  • Colocación del paciente ( lordosis)

Ejemplo una intervención con abordaje transforaminal a nivel de L4–L5

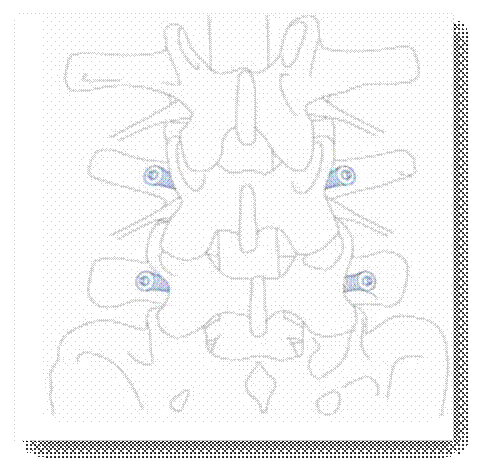

Incisión cutánea e  inserción de los tornillos de fijación

ALTERNATIVA 2

RESECCION DE LA VENTANA TRANSFORAMINAL

Distender el espacio intervertebral

PREPARAR EL ESPACIO INTERVERTEBRAL

SELECCIÓN E INSERCIÓN DEL IMPLANTE DE PRUEBA Y COMPROBACIÓN DEL TAMAÑO

SELECCIÓN DEL IMPLANTE DEFINITIVO Y TOMA CON EL PORTA IMPLANTES



RELLENO DEL CAJETÍN CON AUTO INJERTO ÓSEO O SUSTITUTO SINTÉTICO DE ESPONJOSA

INSERCION DEL IMPLANTE DEFINITIVO

FIJACION POSTERIOR



  • Se recomienda la fijación posterior adicional con tornillos transpediculares

RELLENO POSTERIOR DEL  ESPACIO INTERVERTEBRAL Y RETIRADA DE LOS INSTRUMENTOS

PLIVIOS

CONTRAINDICACIONES



  • Osteoporosis grave



  • Fracturas por estallido o compresion inestables



  • Tumores destructivos

SISTEMA DE PERFUSION SYNTHES



  • Método convencional De humedecimiento.

INDICACIONES



Patologías lumbares  y lumbosacras degenerativas, para las cuales esta indicada la espondilolistesis



  • Afectación de tres o mas niveles



  • Espondilolistesis de grados III y IV



  • Infecciones agudas



  • Cicatrizacion peridural extensa



DISEÑO

NOTA: Se utiliza cuando la perfusión se hace con  medula ósea. Es para plivios Chronos



TECNICA QUIRURGICA INCISION Y EXPOSICION DEL DISCO

SURTIDO DE LOS IMPLANTES



  • 24 * 12



  • 24 *10



  • 22 *12



  • 22*10



  • 24*8



  • 22*8



PLIVIOS CHRONOS



  • Reabsorbible



  • Seguro



  • Osteoconductor



  • Osteopromotor

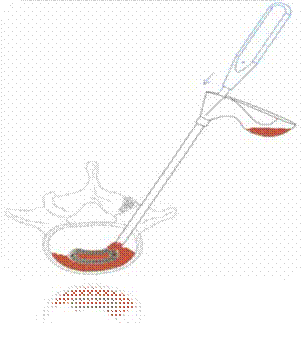

2.) MÉTODO CONVENCIONAL DE HUMEDECIMIENTO AL VACÍO

SISTEMA DE ASPIRACIÓN DE MÉDULA ÓSEA (BMAS).

DETERMINACIÓN DEL TAMAÑO Y PREPARACIÓN DEL IMPLANTE



  • Plivios sin relleno.

Preparación del disco y de las placas vertebrales



DISTENDER EL ESPACIO INTEVERTEBRAL



Alternativa 1. tracción a través de los tornillos pediculares.



DISTENDER EL ESPACIO INTEVERTEBRAL



  • Alternativa 2.tracción con el distractor plivios

DISTENDER EL ESPACIO INTEVERTEBRAL



  • Alternativa 3.tracción con el implante de prueba.

Determinación del tamaño del implante de prueba

DETERMINACIÓN DEL TAMAÑO Y PREPARACIÓN DEL IMPLANTE



SE COMPLEMENTA CON SISTEMA DE FIJACION POSTERIOR PARA COLUMNA TORACOLUMBAR

Inserción del segundo cajetín y retiro de instrumentos

Plivios chronos precargados



INTRODUCE EL IMPLANTE

VERIFICACION DE LA POSICION DEL CAJETIN
